Цифровая лаборатория по физике для учителя

Цифровая лаборатория для учителя предназначена для выполнения экспериментов с использованием цифровых датчиков и дополнительного оборудования по темам школьного курса физики 7-9 и 10-11 классов. Позволяет обучать основным этапам проведения экспериментального исследования, а также проводить с учениками совместные исследования. Охватывает весь курс физики: разделы «Механика», «Молекулярная физика», «Электричество» и «Оптика».

Товар включен в перечень учебного оборудования для оснащения и модернизации школ (Приказ №838 Минпросвещения РФ), а также внесен в реестр промышленной продукции, произведенной на территории РФ (номер реестровой записи – 10637018).

Комплектация:
1) Комплект беспроводной передачи данных – 1 шт.;
2) Цифровой датчик положения (4 канала) – 1 шт.;
3) Цифровой Р-датчик температуры (диапазон измерений от -20°C до +110°C) – 1 шт.;
4) Цифровой Р-датчик абсолютного давления (диапазон измерений 0-200 кПа) – 1 шт.;
5) Цифровой осциллографический датчик напряжения (диапазон измерений от -100 В до +100 В, 2 канала) – 1 шт.;
6) Цифровой Р-датчик напряжения (диапазон измерений от -25 В до +25 В) – 1 шт.;
7) Цифровой Р-датчик напряжения (диапазон измерений от -250 мВ до +250 мВ) – 1 шт.;
8) Цифровой Р-датчик тока (диапазон измерений от -2,5 А до +2,5 А) – 1 шт.;
9) Цифровой Р-датчик тока (диапазон измерений от -250 мА до +250 мА) – 1 шт.;
10) Цифровой Р-датчик магнитного поля (диапазон измерений от -40 мТл до +40 мТл, от -5 мТл до +5 мТл) – 1 шт.;
11) Цифровой датчик давления дифференциальный (диапазон измерений 0-200 кПа, 0-20 кПа) – 1 шт.;
12) Цифровой датчик температуры термопарный (диапазон измерений от -100°C до +100°C, от -100°C до +400°C, от -100°C до +1000°C) – 1 шт.;
13) Цифровой датчик температуры (диапазон измерений от -40°C до +180°C) – 1 шт.;
14) Цифровой Р-датчик освещенности (диапазон измерений 0-1000 лк, 0-20000 лк, 0-188000 лк) – 1 шт.;
15) Цифровой Р-датчик света (диапазон измерений 0-10000 лк) – 1 шт.;
16) Цифровой датчик ионизирующего излучения (диапазон измерений 0-1000 мкР/ч) – 1 шт.;
17) Цифровой Р-датчик влажности (диапазон измерений 0-100%) – 1 шт.;
18) Цифровой Р-датчик угла (диапазон измерений 0-3600°) – 1 шт.;
19) Цифровой датчик звука двухканальный – 1 шт.;
20) Цифровой датчик расстояния ультразвуковой (диапазон измерений 0,2-4 м) – 1 шт.;
21) Цифровой датчик силы (диапазон измерений от -20 Н до +20 Н) – 1 шт.;
22) Цифровой датчик оптоэлектрический – 1 шт.;
23) Цифровой датчик угловой скорости (диапазон измерений 0,3-125 рад/с) – 1 шт.;
24) Цифровой Р-датчик ускорения и угловой скорости – 1 шт.;
25) Цифровой Р-датчик звука с функцией интегрирования (диапазон измерений от 100 Гц до 10 кГц) – 1 шт.;
26) Стержень для закрепления в штативе – 2 шт.;

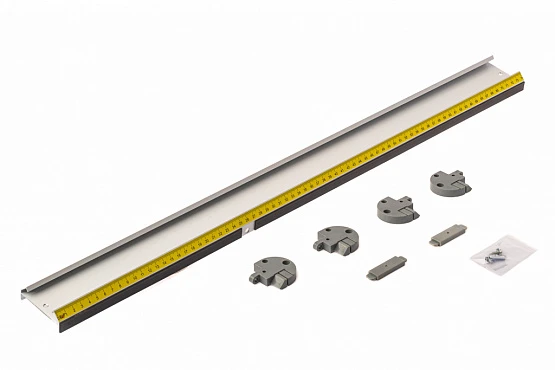

27) Скамья лабораторная – 1 шт.;
28) Экран стальной – 1 шт.;
29) Кабель соединительный USB – 2 шт.;
30) Кабель соединительный для IDC разъема – 1 шт.;

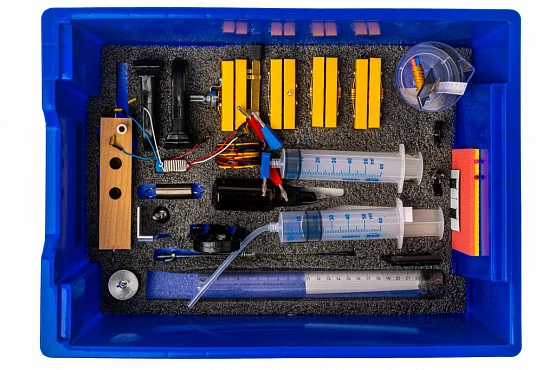

31) Набор элементов для опытов по механике – 1 шт.;
32) Набор элементов для опытов по молекулярной физике – 1 шт.;
33) Набор элементов для опытов по электричеству и магнетизму – 1 шт.;
34) Набор элементов для опытов по оптике – 1 шт.;
35) Методическое обеспечение – 1 шт.;
36) Программное обеспечение для проведения экспериментов – 1 шт.;
37) Программное обеспечение для проведения расчетного моделирования – 1 шт.;
38) Система хранения – 1 шт.

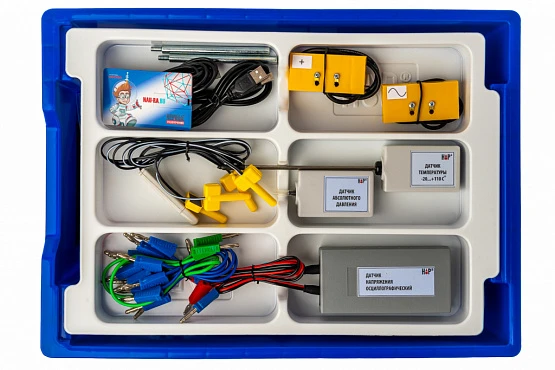

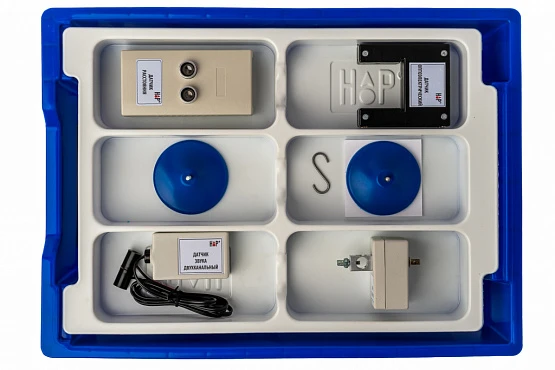

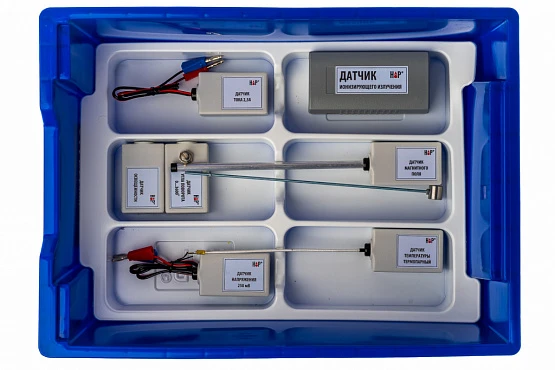

Оборудование цифровой лаборатории (кроме лабораторной скамьи) укомплектовано в системы хранения, которые закрываются прозрачной пластиковой крышкой на защелках. Комплект оборудования и датчики располагаются на ложементах в индивидуальных ячейках. Скамья лабораторная имеет отдельную упаковку.

Возможности и преимущества цифровых датчиков

Цифровые датчики оснащены USB-разъемами, а их корпуса выполнены из ударопрочного пластика.

Р-датчики совместимы с устройствами на базе операционных систем Windows, Linux и Android. Они могут быть подключены к Arduino-совместимым робототехническим изделиям и блокам сбора данных. Для подключения к регистрирующим устройствам Р-датчики имеют два разъема: USB и IDC-типа. Также предусмотрена возможность одновременного подключения датчиков к робототехническому изделию и компьютеру для синхронного вывода данных на оба устройства.

Программное обеспечение

Программное обеспечение для проведения экспериментов «НауЛаб» содержит 42 сценария проведения лабораторных работ, включающие оптимальные параметры настройки датчиков, позволяющие получить сигнал с датчиков при использовании оборудования, описанного в методическом руководстве к цифровой лаборатории. Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций РФ №13228 от 11.04.2022.

Программное обеспечение для проведения расчетного моделирования позволяет проводить численные эксперименты на основе расчетных моделей по следующим темам:
• Магнитное поле катушки;
• Зарядка и разрядка конденсатора;
• Явление самоиндукции;
• Свободные электромагнитные колебания;
• Резонанс в последовательном контуре;
• Фокусирующие и рассеивающие линзы;
• Интерференция света в схеме Юнга;
• Изучение дифракционной решетки.

ПО включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №5603 от 26.07.2019.

Методическое обеспечение

Методическое руководство в 2-х частях содержит описание:
• Интерфейса программного обеспечения и порядка его установки;
• Функционала программного обеспечения для регистрации данных с датчиков (включая веб-камеру);
• Инструментария по обработке данных (изменения масштабов демонстрации сигнала с датчика, перенесения данных в таблицы и дальнейшей работы с ними, алгоритмы обработки изображений, получаемых с веб-камеры, составление электронного отчета);
• Методики проведения 50 лабораторных работ, описывающих разделы «Механика», «Молекулярная физика», «Электричество», «Оптика», с пошаговыми инструкциями проведения работ.
